４）Apache Supersetシステム統合構成図解説「タイマー配信機能（Alerts & Reports）」 追加

概要

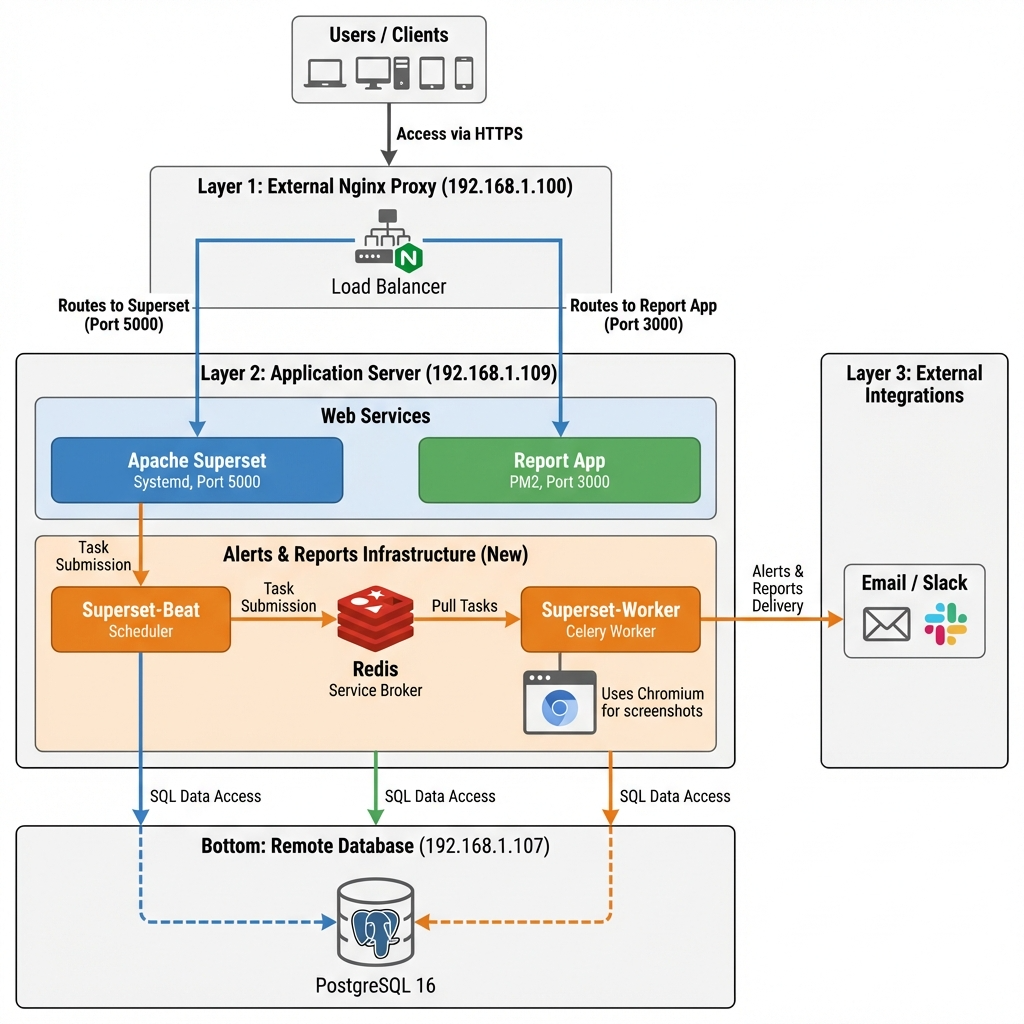

本構成図は、Apache Supersetを中心とした統合システムに、新しく実装された 「タイマー配信機能（Alerts & Reports）」 のインフラ構成を追加したものです。

各層とコンポーネントの詳細

① 外部プロキシ層 (External Nginx)

• IP: 192.168.1.100
• 役割: HTTPS通信の終端と、Superset(5000)およびReport App(3000)へのルーティング。

② アプリケーション層 (Superset Application Server)

• IP: 192.168.1.109
• コア・サービス:
  • superset.service (Port 5000): メインのBI画面提供。
  • report-app (Port 3000): 高精度なPDF帳票生成。
• 通知・自動配信インフラ (New):
  • Redis: タスクの待機場所（ブローカー）。
  • superset-beat.service: スケジュールを管理し、実行時間になったらRedisへタスクを投入。
  • superset-worker.service: Redisからタスクを受け取り、以下の処理を実行。
    • Chromium（ヘッドレスブラウザ）を使用して画面キャプチャを取得。
    • メールサーバーまたはSlack APIを通じて通知を送信。

③ 外部連携層 (External Integrations)

• メール / Slack: superset-worker から生成されたレポート（画像/PDF）が自動配信される宛先です。

④ データベース層 (Remote Database Server)

• IP: 192.168.1.107 (PostgreSQL 16)
• 役割: メタデータ管理に加え、通知タスクの実行ログ（Execution Log）もここに保存されます。

---

自動配信（Alerts & Reports）のフロー

1. 予約: ユーザーが画面上で「毎日9時に配信」と予約。
2. 監視: superset-beat が時刻を確認し、タスクを Redis に送る。
3. 実行: superset-worker がRedisからタスクを取り出し、DBから最新データを取得。
4. 生成: プロセス内でChromiumを立ち上げ、ダッシュボードをPDF/画像化。
5. 完了: 指定されたアドレス（Email/Slack）へ送信。
